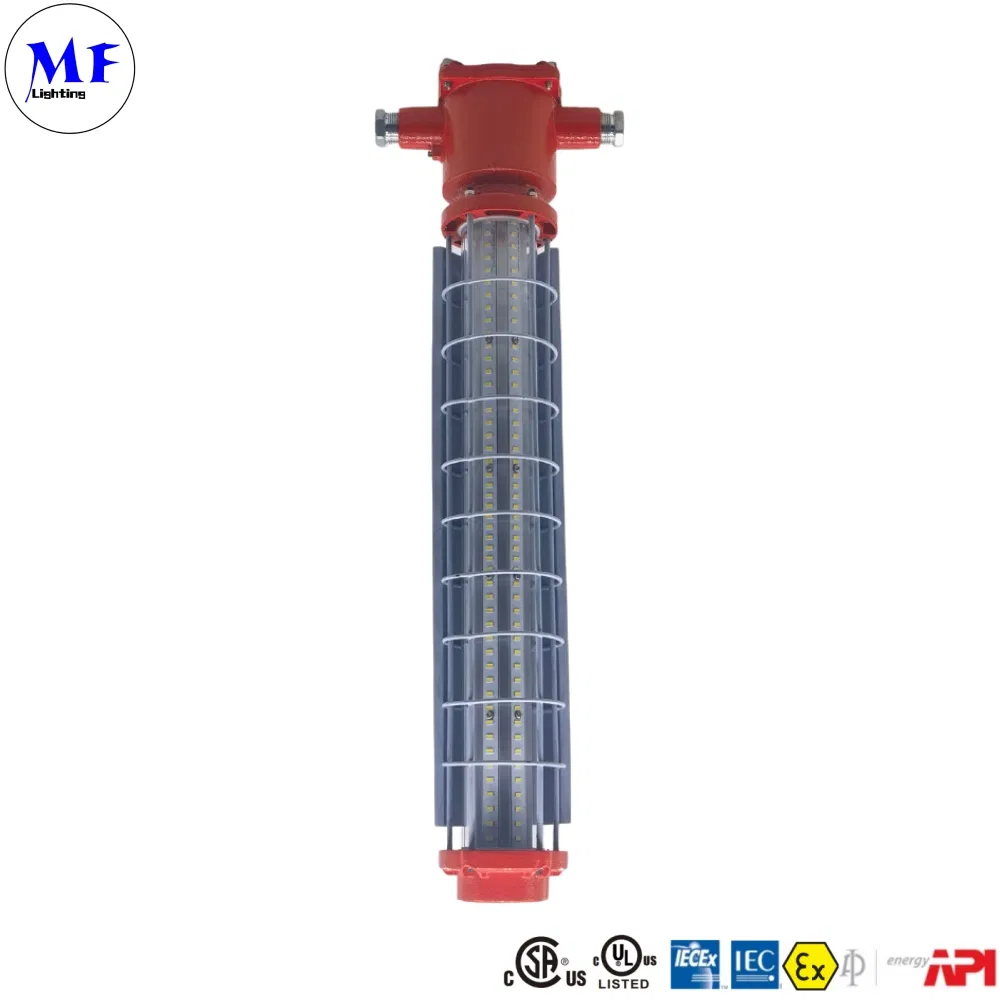

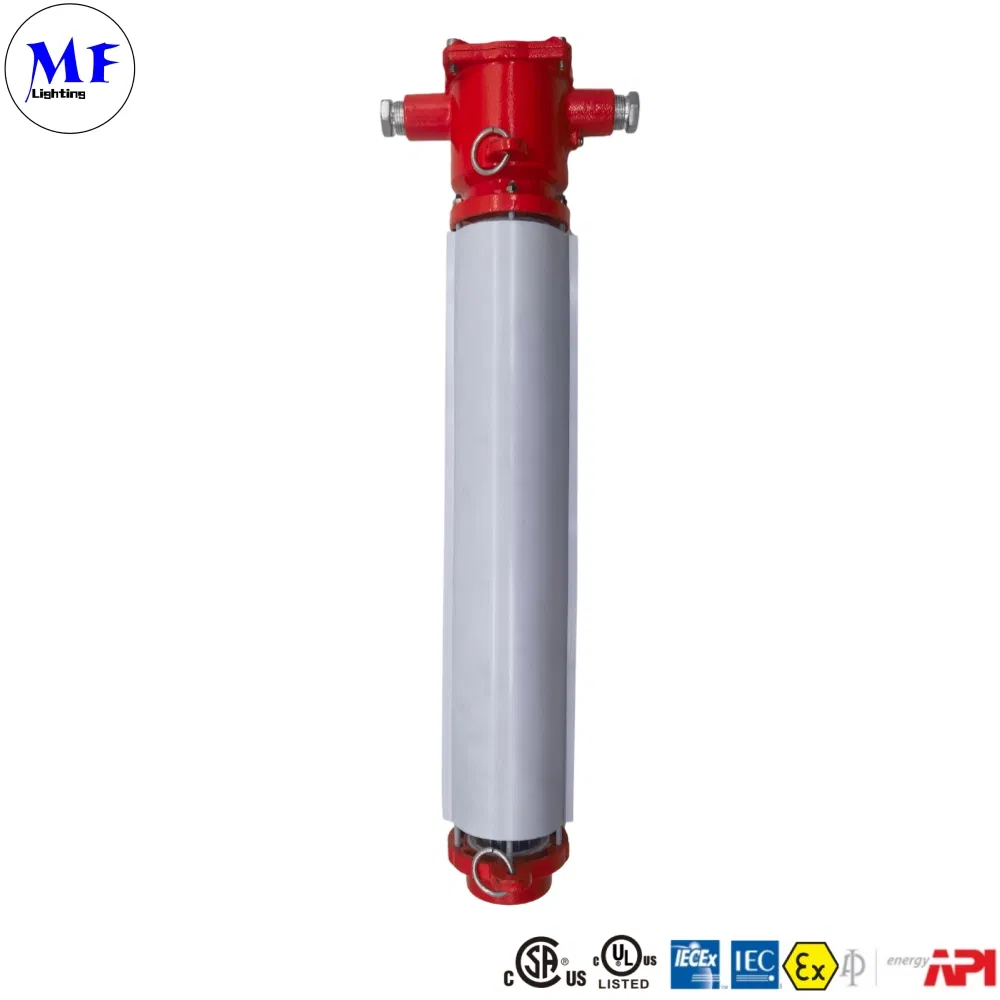

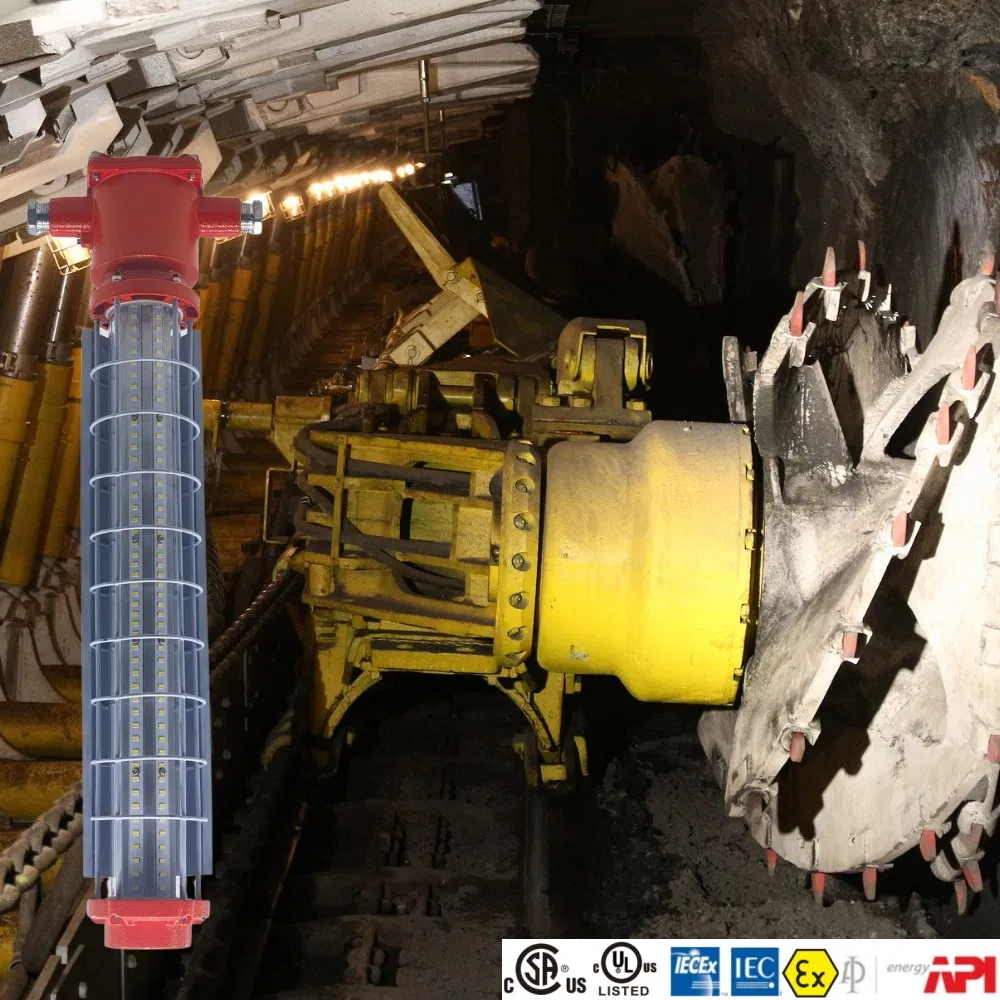

Ex Mineração IP66 Ik10 20W 36W 45W Luz LED à Prova de Explosão Anticolisão de Metal para Túneis, Obras de Construção Subterrânea, Exploração de Cavernas e Grutas
Ex Mineração IP66 Ik10 20W 36W 45W Luz LED à Prova de Explosão Anticolisão de Metal para Túneis, Obras de Construção Subterrânea, Exploração de Cavernas e Grutas
Ex Mineração IP66 Ik10 20W 36W 45W Luz LED à Prova de Explosão Anticolisão de Metal para Túneis, Obras de Construção Subterrânea, Exploração de Cavernas e Grutas
Ex Mineração IP66 Ik10 20W 36W 45W Luz LED à Prova de Explosão Anticolisão de Metal para Túneis, Obras de Construção Subterrânea, Exploração de Cavernas e Grutas
Ex Mineração IP66 Ik10 20W 36W 45W Luz LED à Prova de Explosão Anticolisão de Metal para Túneis, Obras de Construção Subterrânea, Exploração de Cavernas e Grutas
1 / 5
Ex Mineração IP66 Ik10 20W 36W 45W Luz LED à Prova de Explosão Anticolisão de Metal para Túneis, Obras de Construção Subterrânea, Exploração de Cavernas e Grutas
Ex Mineração IP66 Ik10 20W 36W 45W Luz LED à Prova de Explosão Anticolisão de Metal para Túneis, Obras de Construção Subterrânea, Exploração de Cavernas e Grutas
Ex Mineração IP66 Ik10 20W 36W 45W Luz LED à Prova de Explosão Anticolisão de Metal para Túneis, Obras de Construção Subterrânea, Exploração de Cavernas e Grutas
Ex Mineração IP66 Ik10 20W 36W 45W Luz LED à Prova de Explosão Anticolisão de Metal para Túneis, Obras de Construção Subterrânea, Exploração de Cavernas e Grutas
Ex Mineração IP66 Ik10 20W 36W 45W Luz LED à Prova de Explosão Anticolisão de Metal para Túneis, Obras de Construção Subterrânea, Exploração de Cavernas e Grutas

Ex Mineração IP66 Ik10 20W 36W 45W Luz LED à Prova de Explosão Anticolisão de Metal para Túneis, Obras de Construção Subterrânea, Exploração de Cavernas e Grutas

Ainda está decidindo? Pegue amostras de $ !
Solicitar Amostra
Enviar consulta

Descrição do produto

Visão Geral

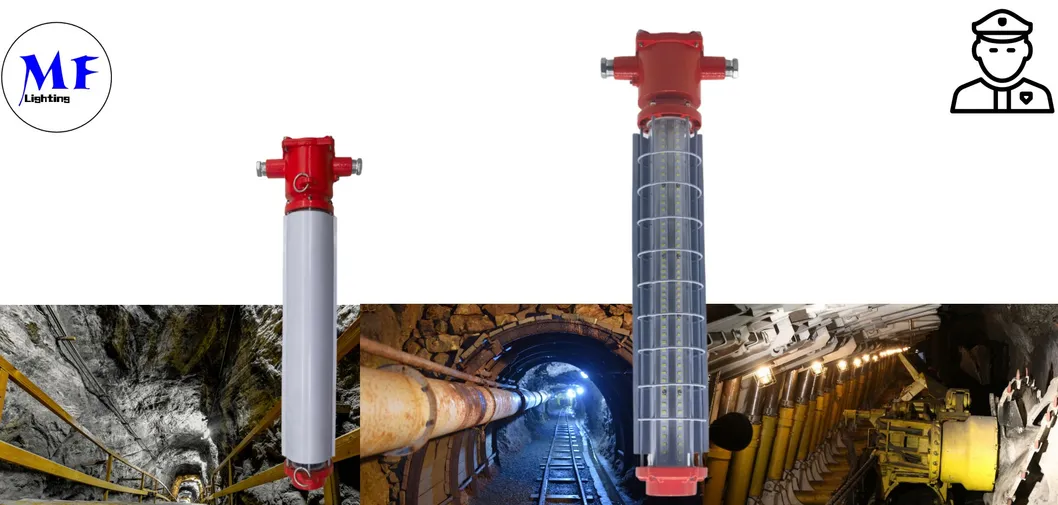

EX Mineração IP66 IK10 Luz LED à Prova de Explosão
EX Mineração IP66 IK10 20W 36W 45W
Luz LED à prova de explosão e anticolisão de metal para túneis, obras de construção subterrânea, exploração de cavernas e grutas.
N ° de Modelo Security Man 7
Tipo de base E26
Área Irradiada Depende da alimentação
Tensão de entrada 100-227V
Poder 20W / 36W / 45W
Temperatura de Cor 2000K - 7000K
Emitting Cor 2000K - 7000K
Marca chips LED Cree / Lumen / Atmosfera
Certificação CCC, CE, RoHS, SAA, UL844 / ATEX / IECEx / Ex
Eficiência 140 lm/w
Material Metal e vidro sem cobre
Controlador LED Certificação IEC
Eficiência do sistema 140 lm/w
Temperatura de trabalho -20°C ~ +60°C
CRI (Ra) > 80
Taxa IK IK 10
Garantia 5 Anos
Pacote de Transporte Caixa de cartão
Origem China
Capacidade de Produção 10 000 peças/ano

Características

  • Estrutura compacta, tamanho reduzido e peso leve para uma instalação rápida e sem complicações.
  • Elevada resistência contra vibrações constantes e fortes impactos mecânicos.
  • Gaiola de protecção metálica que protege a lente contra potenciais danos externos.
  • Excelente faixa de temperatura operacional: -20ºC até 60ºC.
  • Vidro temperado de alta estabilidade térmica e altamente resistente ao impacto.

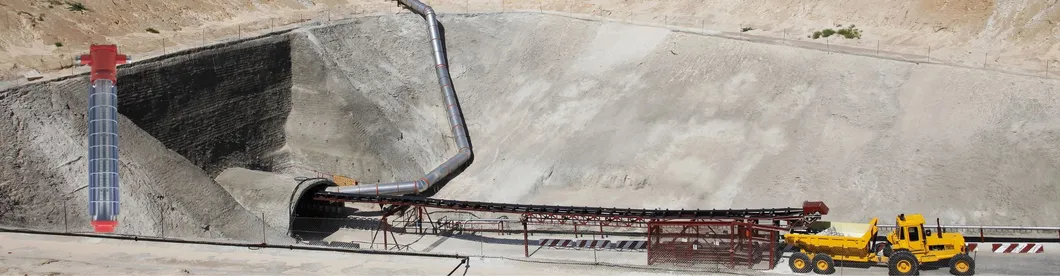

Proteção da Luz LED

Marcação ATEX:
II 2 G ex EB mb IIC T6 GB
Il 2 D ex tb IIIC T80 ° C/T95 ° C dB IP66

Marcação IECEx:
1. Ex eb mb IIC T6 GB
2. ex tb IIIC T80 ° C....T95 ° C dB IP66

Marcação UL844 (América do Norte):
Classe I, Divisão 2, grupos A, B, C, D
Classe II, Divisão 2, grupos F, G
Classe III

Marcação Marítima:
UL1598A

Outras Classificações:
IP 66  |  NEMA 3

Materiais de Construção:
• Caixa: Alumínio livre de cobre
• Lente: Vidro temperado altamente robusto

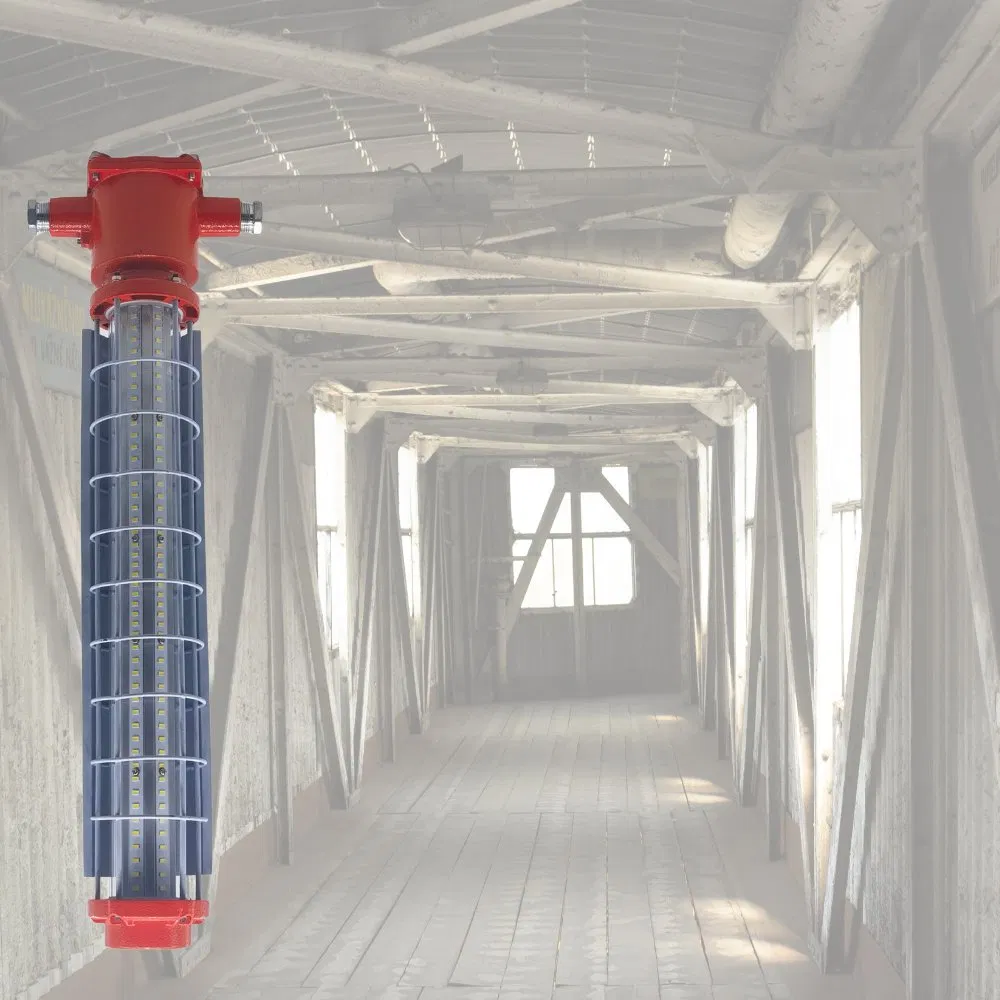

Estrutura de Iluminação de Mineração
Esquema Técnico e Carcaça

Especificações

Número do Produto Potência (W) Temperatura da Cor Voltagem Lúmenes Garantia CRI
EX-18WX3YZDA 18 2200 K A 7000 K AC100-277 / 220-480V 2520 5 anos 80
EX-36WX3YZDA 36 5040
EX-45WX3YZDA 45 6300

Distribuição da luz

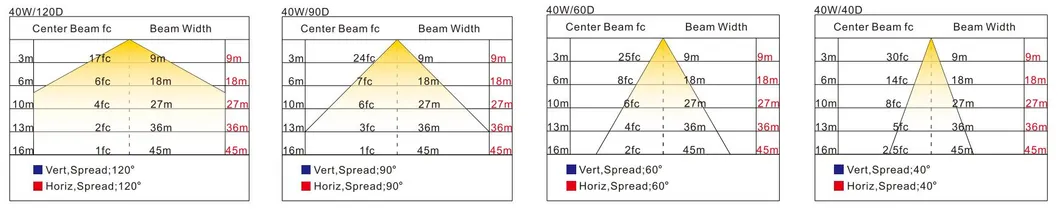

Gráfico de Distribuição da Luz

Montagem

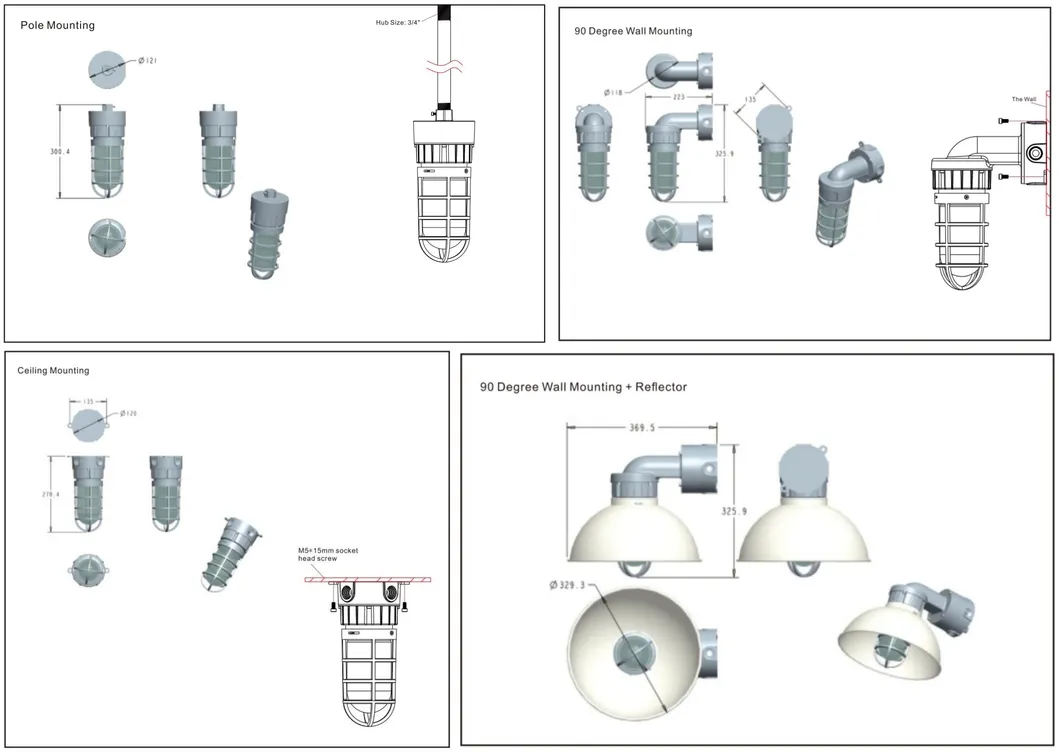

Opções de Montagem e Instalação

Aplicação

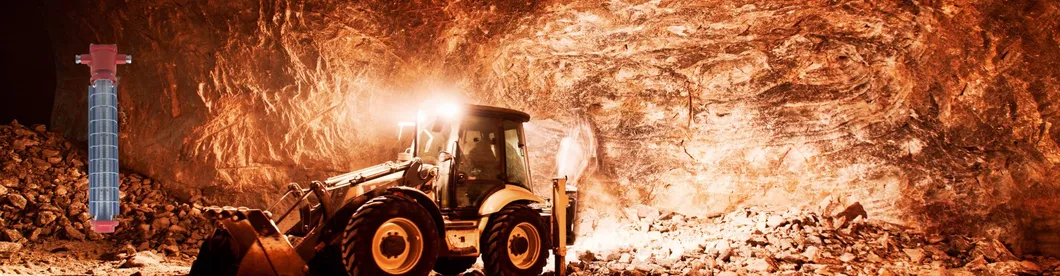

Campos de Aplicação de Luzes LED
Indústria de Petróleo e Gás
  • Refinação e produção de petróleo
  • Operações de carregamento e transporte
  • Instalações de armazenagem e distribuição
  • Terminais e indústria de GNL
  • Diferentes serviços e mineração
Indústria Química
  • Instalações e cabines de pintura
  • Linhas de produção química
  • Armazéns de substâncias perigosas
Tratamento de Metal
  • Fábricas e siderurgias de aço e alumínio
  • Estações de bombeamento ambiental
  • Instalações de fundição e fabricação de metais
Aeroespacial & Marítimo
  • Plataformas de exploração oceânica
  • Instalações costeiras e de estaleiro
  • Salas limpas e manufatura aeroespacial
  • Operações navais em navios comerciais
Alimentar & Destilaria
  • Fábricas de farinhas e grãos finos
  • Silos de armazenagem de pó orgânico
  • Indústrias de álcool e destilados

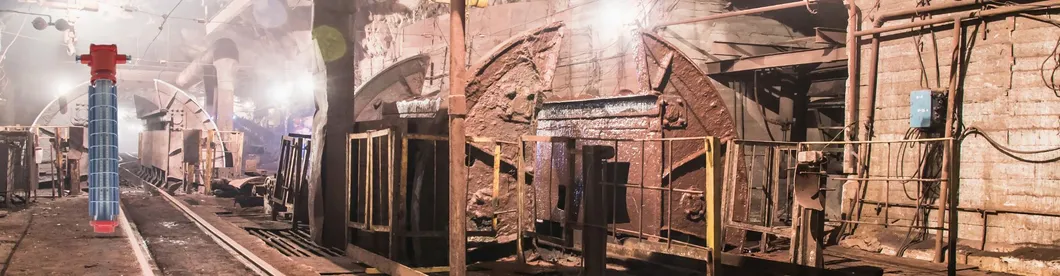

Áreas Industriais de Alta Temperatura
Outros Ambientes Severos
Adequado para áreas com humidade elevada, poeira suspensa contínua, altas temperaturas ambientais e locais sujeitos a vapores corrosivos.

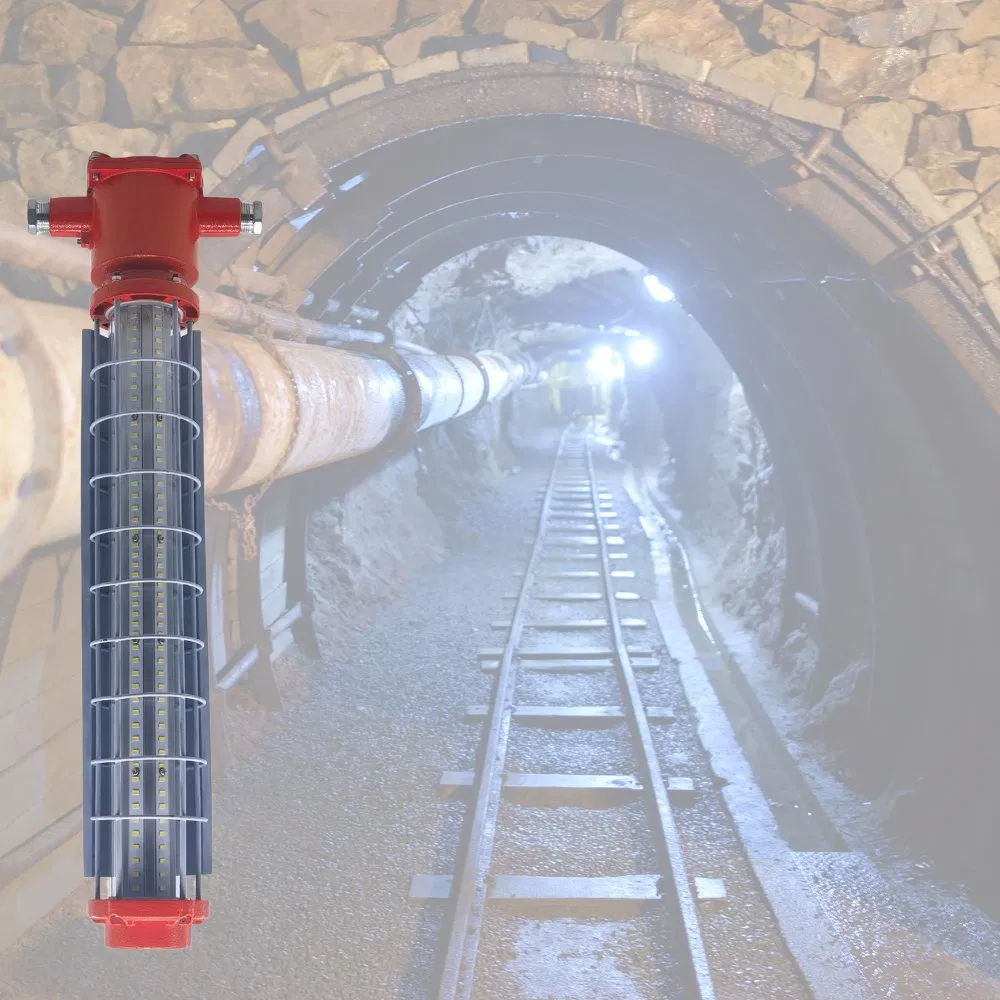

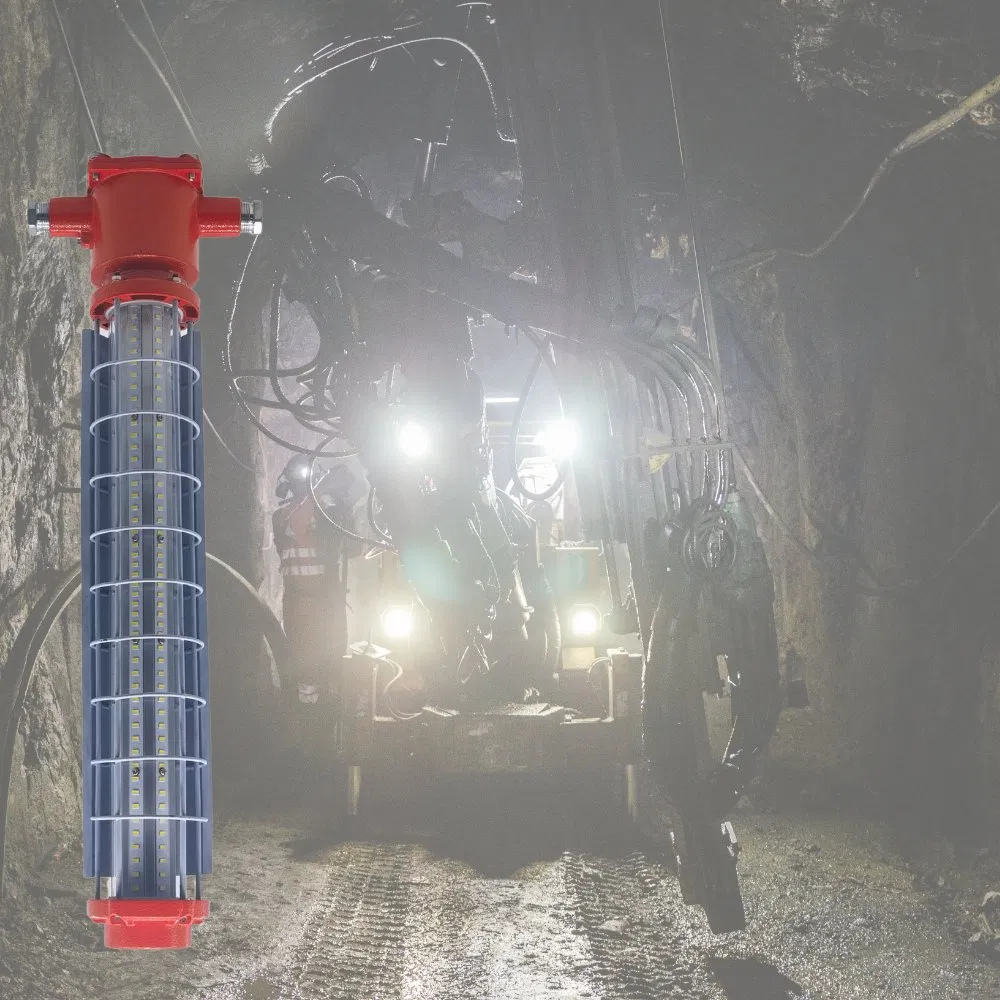

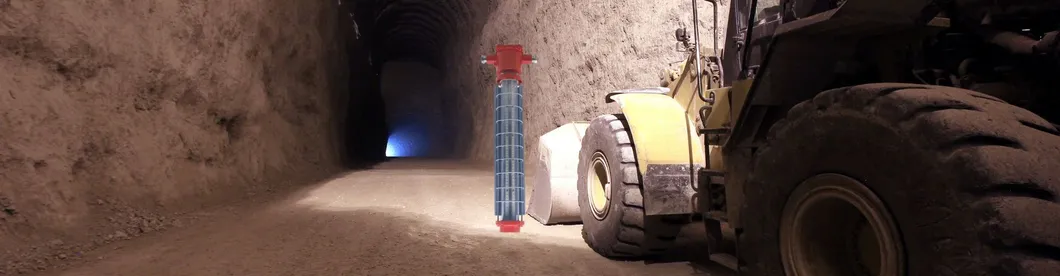

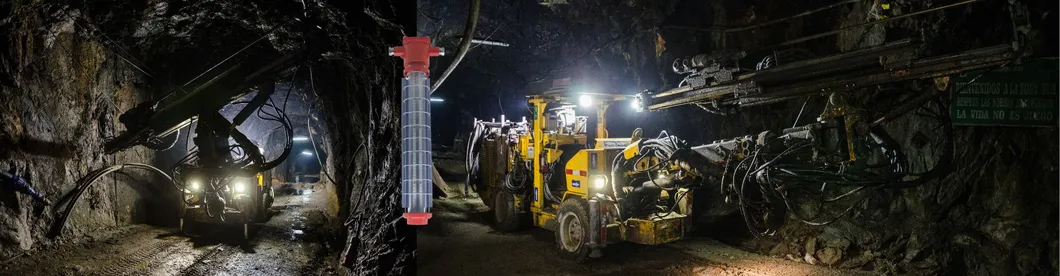

Estruturas Subterrâneas

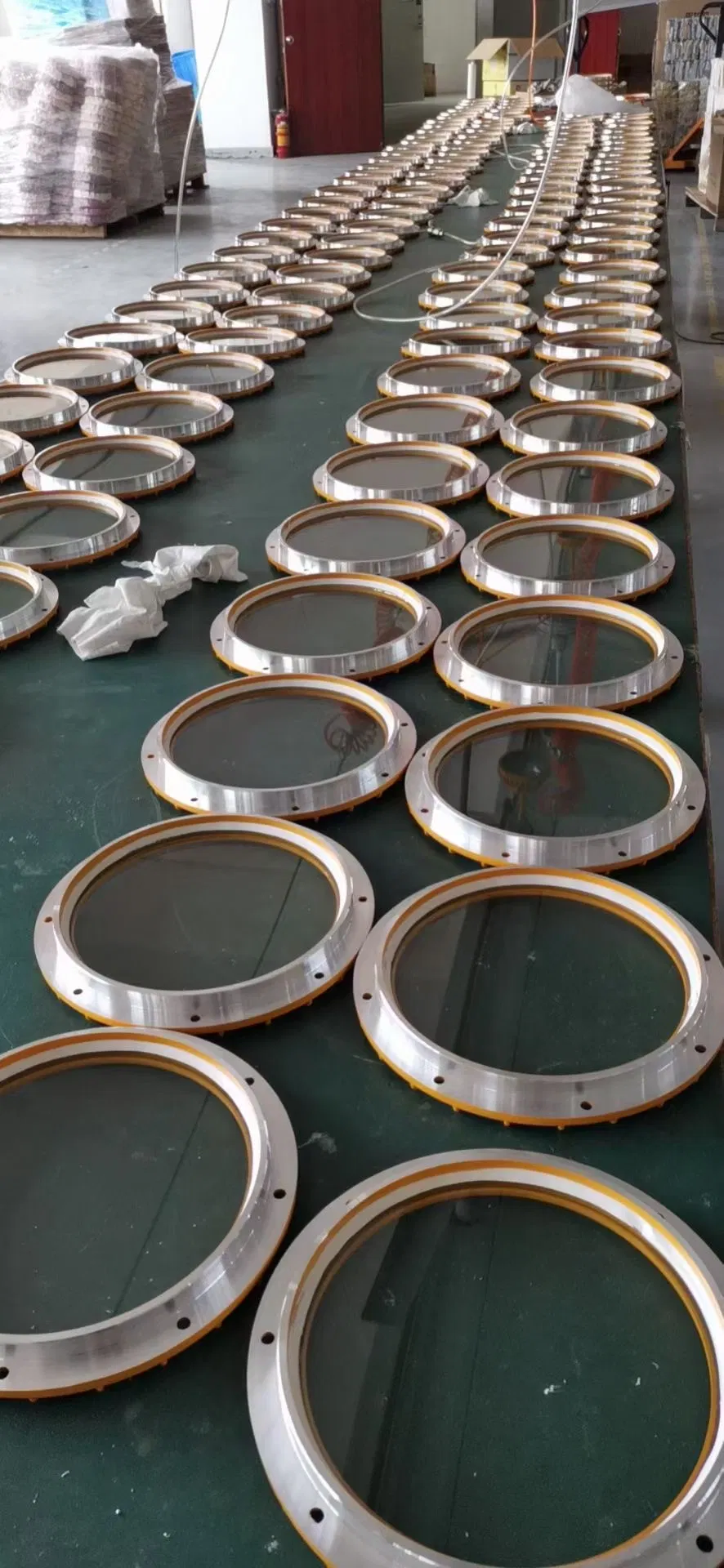

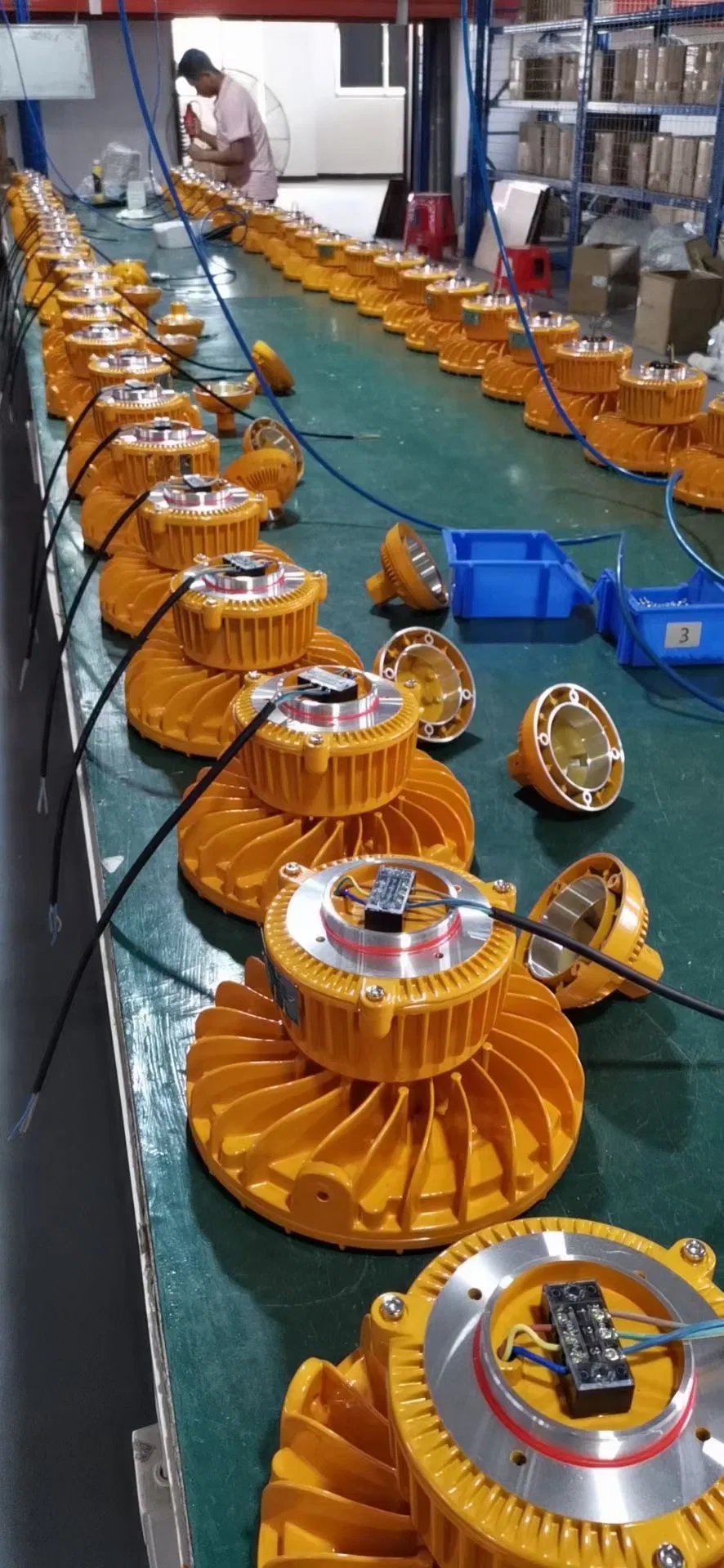

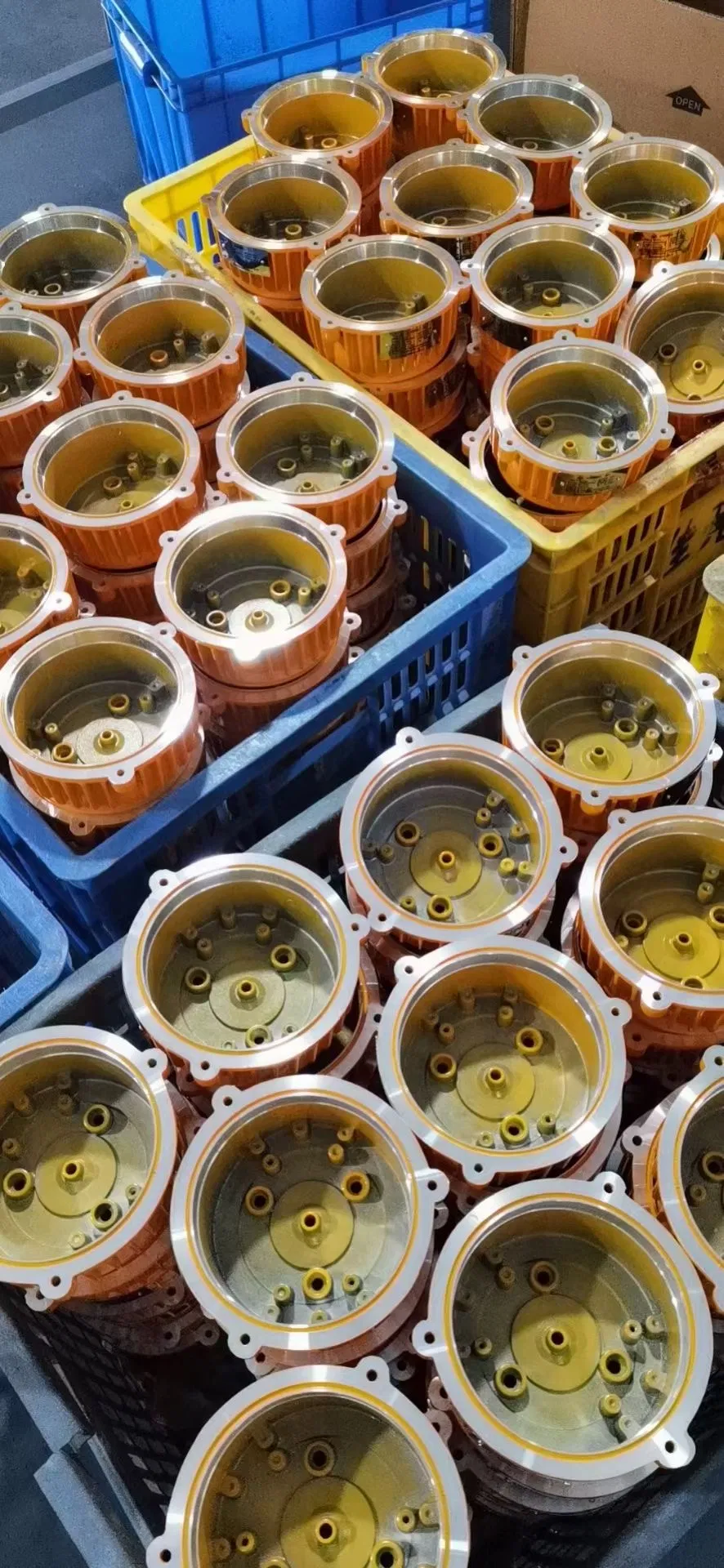

Local Real de Instalação 1 Local Real de Instalação 2 Local Real de Instalação 3

Acessório

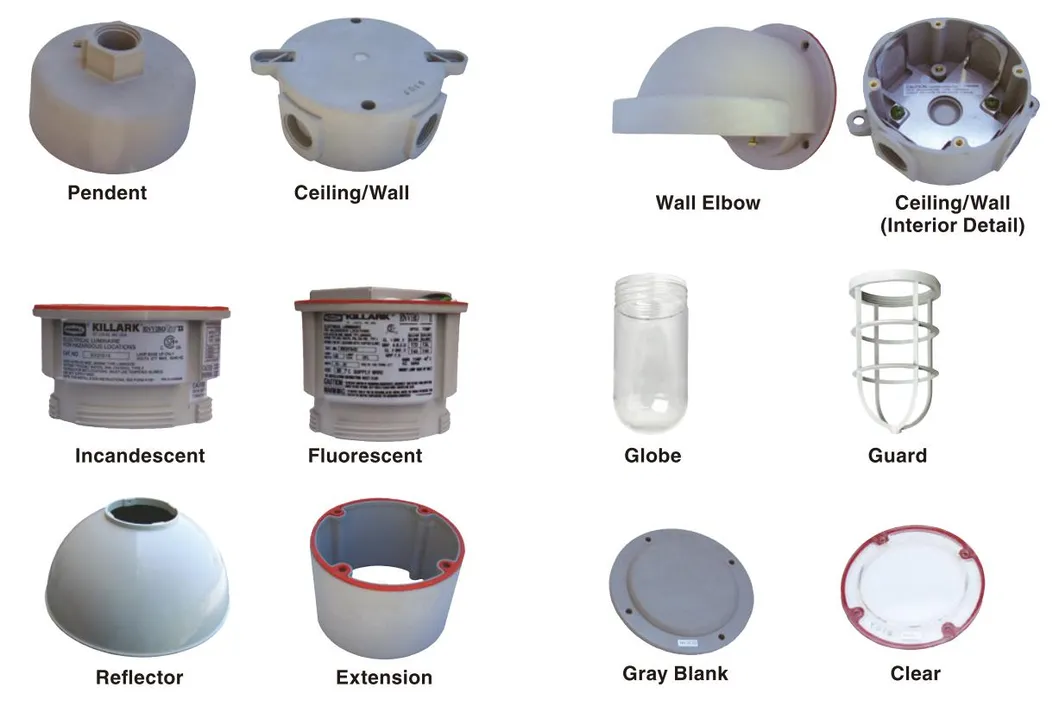

Acessórios de Montagem Detalhe dos Suportes

Embalagem

Modelo Quantidade / Caixa Dimensões Comprimento (mm) Peso Líquido N.W. (kg) Peso Bruto G.W. (kg)
EX-45WX3YZDA 1 210 * 160 * 650 4.65 5.4
Embalagem de Proteção Interna Caixa Externa de Transporte

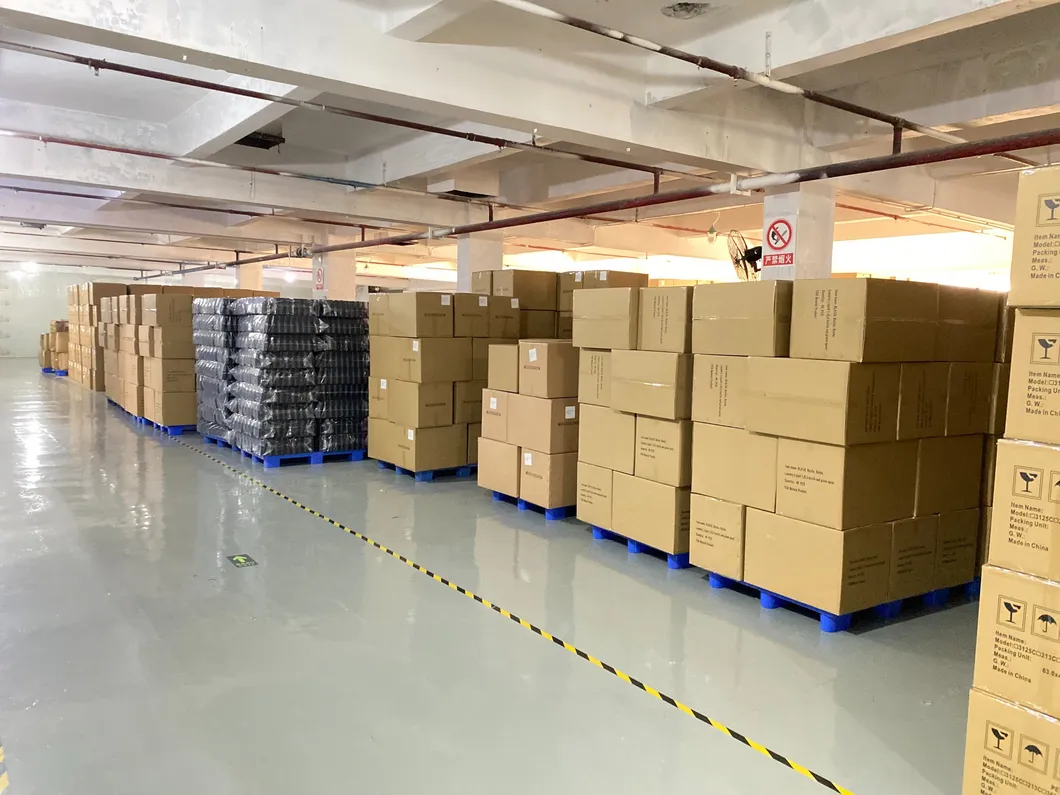

Processo de Logística 1 Processo de Logística 2 Processo de Logística 3
AVISO do Manual de Instalação
LEIA ATENTAMENTE ESTAS INSTRUÇÕES ANTES DE INSTALAR. GUARDE ESTA INSTRUÇÃO PARA FUTURAS LIGAÇÕES EM REDE. É necessária uma ligação à terra adequada para garantir a segurança de operação.

ESTE PRODUTO DEVE SER INSTALADO DE ACORDO COM O APLICÁVEL CÓDIGO DE INSTALAÇÃO POR UM ELETRICISTA QUALIFICADO QUE ESTEJA FAMILIARIZADO COM A CONSTRUÇÃO E OPERAÇÃO DO PRODUTO E OS PERIGOS ENVOLVIDOS.

Aviso: Risco de incêndio ou choque eléctrico. A instalação da luz de alta baía requer conhecimento dos sistemas elétricos. Se não for qualificado, NÃO tente realizar a instalação. Contacte um electricista credenciado.

Aviso: Risco de incêndio ou choque eléctrico. Adequado para locais húmidos. Certifique-se de que a alimentação geral está desligada antes de iniciar os trabalhos.

Aviso: Risco de incêndio ou choque elétrico, adequado para superfícies e armação não inflamáveis. Não cubra o dispositivo com isolantes ou material semelhante.

Aviso: NÃO instale em superfícies instáveis, soltas ou quebráveis.

Aviso: NÃO permita que objetos causem impacto ou exerçam forças mecânicas excessivas sobre a superfície do acessório.
Diagrama de Montagem do Manual Instrução de Cablagem Elétrica

Perguntas Frequentes (FAQ)

1. Qual é a classificação de proteção IP e IK desta luminária LED?
Esta luminária LED possui índice de proteção IP66 (resistente a poeira e jatos de água potentes) e classificação de impacto IK10 (máxima resistência mecânica contra batidas e impactos acidentais).
2. Em quais áreas com risco de explosão esta luz pode ser instalada?
Com certificações ATEX, IECEx e UL844, a luminária é recomendada para Classe I, Divisão 2 (Grupos A, B, C, D), Classe II, Divisão 2 (Grupos F, G) e Classe III, cobrindo instalações em refinarias, indústrias químicas, silos de grãos e mineração subterrânea.
3. Quais são as potências disponíveis e qual a sua eficiência energética?
O produto é oferecido em versões de 18W (2520 lm), 36W (5040 lm) e 45W (6300 lm). Possui alta eficiência luminosa de sistema de até 140 lm/W.
4. Qual é a faixa de temperatura suportada pelo equipamento?
A luminária opera de forma eficiente e estável sob temperaturas extremas variando de -20°C até +60°C.
5. Que materiais são usados na construção deste dispositivo?
A caixa do produto é fabricada em alumínio de alta resistência livre de cobre para evitar corrosão e a lente é de vidro temperado com alta estabilidade térmica contra variações repentinas de calor e pressão.
6. Qual é a garantia oferecida para esta luminária LED industrial?
A luminária de segurança oferece uma garantia de fábrica contra defeitos de fabricação de até 5 anos.
